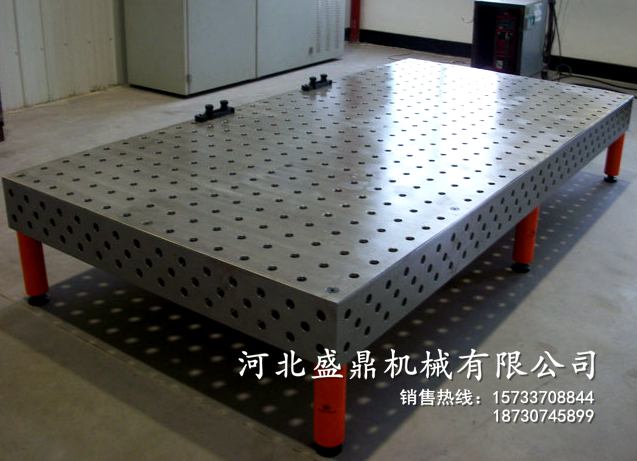

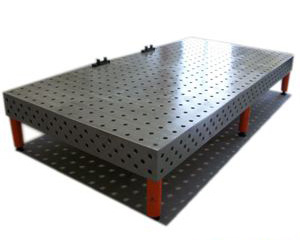

三維柔性焊接基礎平臺說明：三維柔性焊接工作平臺采用帶孔格板形式、高精度、標準化、模塊化。在高精度的臺面的上表面和4個側面，每隔100mm均布φ28mm的圓孔（D28系列），或每隔50mm均布φ16mm的圓孔（D16系列），并以同樣的間隔劃有尺寸線，臺面邊緣可帶毫米刻度線，臺面上的圓孔可用于拼接各種功能的定位模塊和夾具。

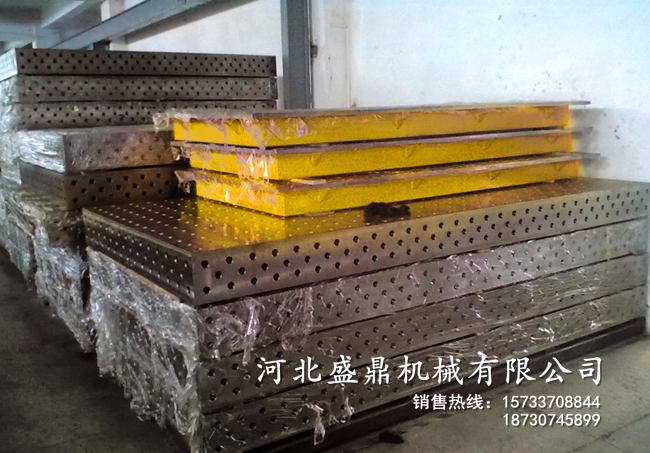

        標準平臺常規(guī)尺寸從500mm×1000mm到2000mm×4000mm（單塊_3000x8000mm），并且可以根據需要組合成任意大小工作臺。每張工作臺下面都設計有安裝支撐腿的孔位，孔位數量依平臺的大小和承重而定。





        三維柔性組合工裝的基礎平臺，其作用是支撐被加工工件及定位夾具、壓緊夾具、校驗治具等。D28系列平臺孔距為100mm平臺上均刻有相應的網格線，在臺面的工件安裝面刻有100x100的網格線，方便工件目視檢測。D16系列平臺平臺孔距為50mm,平臺上均刻有相應的網格線，在臺面的工件安裝面刻有50x50的網格線，方便工件目視檢測。
