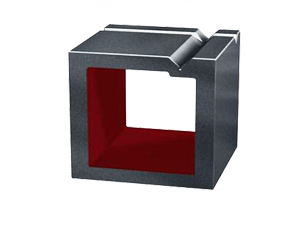

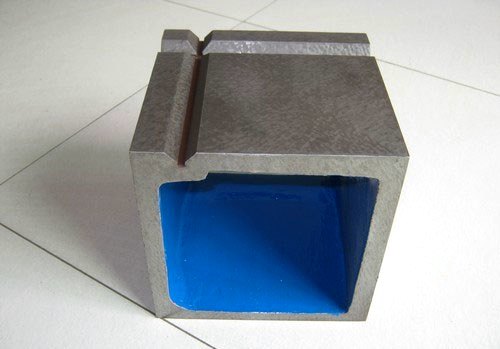

劃線方箱主要用于零部件的平行度、垂直度等的檢驗和劃線。方箱是用鑄鐵或鋼材制成的具體6個工作面的空腔正方體，其中一個工作面上有V型槽。方箱檢定的環境條件：常溫、常濕。
劃線方箱的材質說明按JB/T3411.56-99標準制造，材質為HT200。
要求主要是劃線方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆，棱邊倒角。
劃線方箱精度：對于刮制方箱除檢定平面度外，法檢定接觸斑點要用涂色。
在邊長為25mm任意正方形內斑點數為：1級、2級不少于25點；3級不少于20點。
