焊接平臺標準要求：
1.焊接平臺鑄鐵應采用好細顆料的灰口鑄鐵或合金鑄鐵制造。
2.焊接平臺鑄鐵任務面的硬度應為hb170-220。
3.焊接平臺鑄鐵外表不該有銹跡、劃痕、碰傷及其他影響運用的外觀問題。
4.焊接平臺鑄鐵外表不該有砂孔、氣孔、裂紋、夾渣及縮松等鍛造問題。各類鍛造外表應肅清型砂、且外表平坦，涂漆結實。各棱邊應修鈍。在精度品級低于“00”級的平臺任務面上，關于直徑小于15mm的砂孔答應用一樣的資料梗塞，其硬度應低于四周資料的硬度。在任務面上梗塞的部位應不多于四處，其互相之間的間隔應不小于80mm。
焊接平臺鑄鐵不同于其它現貨普通平臺及一般訂做的鑄鐵平臺/平板。一般除現貨外的訂做平臺需要30天的工期，但焊接平臺鑄鐵周期稍長一些。我們與賣家溝通，平臺整個設計鑄造流程，只有了解了焊接平臺鑄鐵的情況，才能合理的進行采購前操作計劃
焊接平臺鑄鐵常規性知識介紹：
1. 焊接平臺鑄鐵的生產：按 GB7947-1999制造。

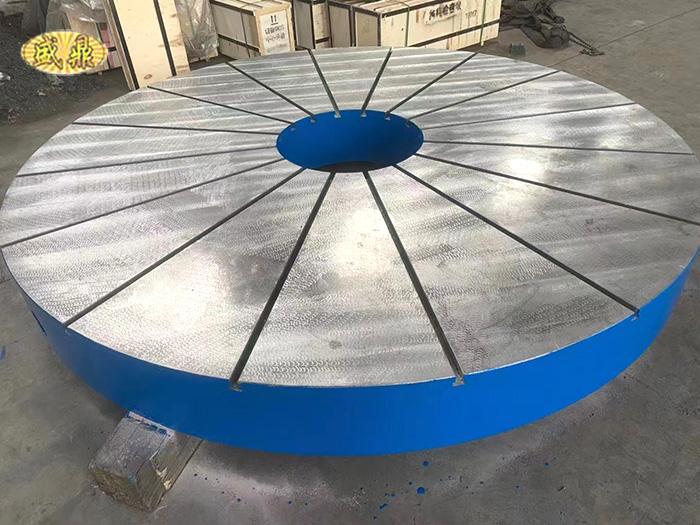

2.平臺的形狀結構特點：:其工作面外形分為長方形、正方形或圓形，工作面上可加工V形、T形、U形槽和圓孔、長孔等用以不同工作需要。
3.焊接平臺鑄鐵的用途：具體適用于用于機械、發動機的動力實驗，設備調試，具有較好的平面穩定性和韌性，表面帶有T型槽，可以用來固定實驗設備；焊接平臺鑄鐵用于檢查零件的尺寸精度或行為偏差，并作 劃線平臺在機械制造中也是的基本工具。
焊接平臺鑄鐵采購時，先要了解平臺的材質、性能、加工周期等。那么當我們的平臺按常規化鑄造加工完成后，河北盛鼎機械行業口碑一直很好。
